眾所周知，EXCEL有著強大的數據處理功能，還有很多有用的函數，于是我就有了利用EXCEL做個增壓泵站調度的模型的想法，經過幾天的研究，終于有了雛形。圖1是模型的主界面。

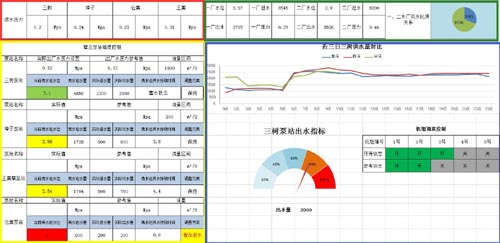

（圖1：模型主界面）
從圖1可以看出，模型分為幾個部分，我分別有四種顏色圈了出來，其中:
紅框區域（圖2），是各增壓泵站進水壓力，當進水壓力低于設定值時，背景顏色會變成紅色，提醒調度員，應提升該增壓泵站前端壓力，保證增壓泵站的進水量。
（圖2 ：紅框區域內容）
黃框區域（圖3），包括以下幾個功能：
1、手動填入清水池水位、進、出水流量，則會自動計算出清水水量、持續供水時間（當出水量小于進水量時，該單元格顯示為蓄水狀態。），以及出廠水壓力設置參考值。出廠水壓力設置參考值是根據出廠水流量，計算出流量區間，根據出廠水流量和出廠壓力的關系（預先制定相應的對應關系表），通過VLOOKUP函數來進行引用，得出出廠水壓力參考值。然后跟實際設定值對比，當設定值與實際值相差≥0.02MPa時，實際值單元格會紅色突出顯示。
2、當清水池液位處在由高到低不同區間值時，該單元格背景色也會呈現綠色（安全值）、黃色（關注值）、紅色（警戒值）的變化。根據計算出的清水池持續供水時間，調整方案單元格會自動給出相應的調度方案，有增加進水和保持兩種方案。

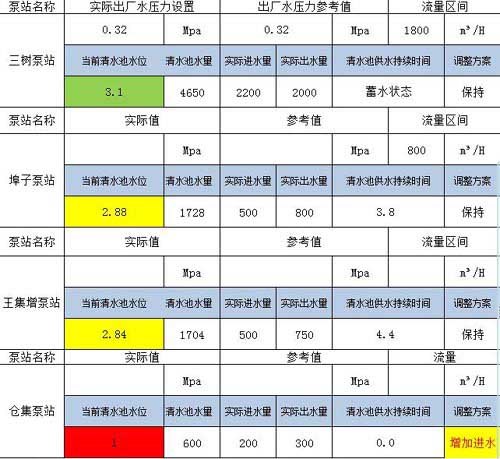

（圖3 ：黃框區域內容）
綠框區域（圖4），此區域顯示一、二水廠的基本信息，以及一、二水廠的供水比例關系。
（圖4：綠框區域內容）
藍框區域，鑒于三樹泵站在增壓泵站中的重要地位，專門做了這樣一個區域來進行觀察比對。1、出水指標部分：代表三樹泵站的出水量占供水能力的比例，也進行了顏色區分，以起到預警作用。
2供水量對比：將近三天的供水量以曲線圖的方式呈現，對預測水量以及高峰時段用水有一定作用。同時也能發現異常。
3.機組調整控制：根據出水量計算出需要開停機組的數量，跟實際的狀態進行對比，可以得知機組開停狀態是否合理。（開的狀態為綠色，關的狀態為灰色）

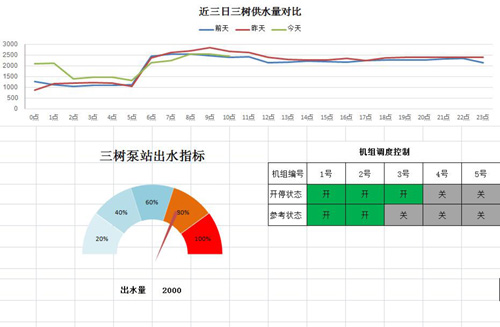

（圖5 ：藍框區域內容）
模型優點：將分散的信息集中在一張圖標內，通過圖形化處理，讓數據更直觀，同時通過函數計算，得出參考值并跟實際值進行對比。也能根據計算結果給出調度方案。
模型不足：表中用的數據都需要手工填寫，不能實時獲取。調度方案的生成條件還比較單一，不能夠進行交叉分析，綜合判斷。
模型改進：此模型還在測試階段，后期將不斷對功能進行完善，還將加入機組能耗，顯示實時能耗，以及模擬開停機組能耗，使得調度方案更科學、經濟、合理。
（調度中心 邱石磊）
